Introduction

上一期我们介绍了在多模态大模型领域相当火热Gemini系列，分享了Google在多模态大模型领域的一些经典工作，并且也会介绍笔者非常喜欢的一个工作Mini-Gemini。本期则会详细给大家介绍“小而美”的MiniCPM-V工作。同样地我并不会过多列举一些不必要的论文细节和指标，而是会着重讲述：

1. “心路历程”：一个系列工作逐步发展的路径，作者是如何根据当前工作的缺点一步步优化的，并且会总结出每篇工作的highlight，在精而不在多；
2. “数据细节”：各个工作中对数据处理的细节，包括但不限于数据的收集，采样时的分布，如何清洗/重建noisy数据，如何进行数据预处理，视频抽样的方案等，这些对算法工程师来说是同样重要的一环；
3. “前人肩膀”：各个工作中隐藏着一些非常值得盘的消融实验，站在前人的肩膀上，使用这些已有的消融实验结论，不仅能帮助我们更好地理解论文，更能在实际工作中少做些不必要的实验and少走弯路。

同样相信大家会从本文中收获不少。

MiniCPM-V

《MiniCPM-V: A GPT-4V Level MLLM on Your Phone》（2024）

MiniCPM-V其实也是一个多模态大模型的系列，跟LLaVA、Qwen-VL等不同，MiniCPM-V系列的设计哲学是在性能和效率之间实现良好的平衡，主打的方向是少参数、推理快速、可端侧运行，旨在用更少的参数达到那些大参数模型的效果。由于本篇论文的主角是MiniCPM-Llama3-V 2.5（为方便下面笔者就简称为MiniCPM-V 2.5），并且MiniCPM-V的其他系列也没有释放paper，这里我们就从MiniCPM-V 2.5入手，介绍当今2B和8B模型领域的强力好手。

MiniCPM-V 2.5的核心依然是使用了当下最流行、最有效的Visual Encoder + Projector + LLM的经典架构。笔者认为MiniCPM-V 2.5的核心亮点有三：一是在图像输入处理端，AnyRes技术的基础上，参考LLaVA-UHD的工作，精细化地使用了自适应视觉编码（Adaptive Visual Encoding），使得输入图像的切分子图能与视觉编码器的预训练尺寸更好地适配，并且尽可能地减少resize对原始图像高宽比的改变，降低因为图像扭曲导致的失真，保持整个图像信息分布的一致性；二是在tokenizer端，使用Spatial Schema把各个子图像的img tokens进行包装和区分；三是在训练端，在pre-traning中也采用了分阶段的训练策略，递进式地进行预训练。下面我们就来详细介绍MiniCPM-V 2.5这个工作。

模型结构方面，Visual Encoder采用了SigLIP，Projector采用了跟Qwen-VL系列一样的单层cross-attention结构，基于固定数量的img queries来压缩视觉编码器得到的visual tokens，LLM则使用了经典的LLaMA-3

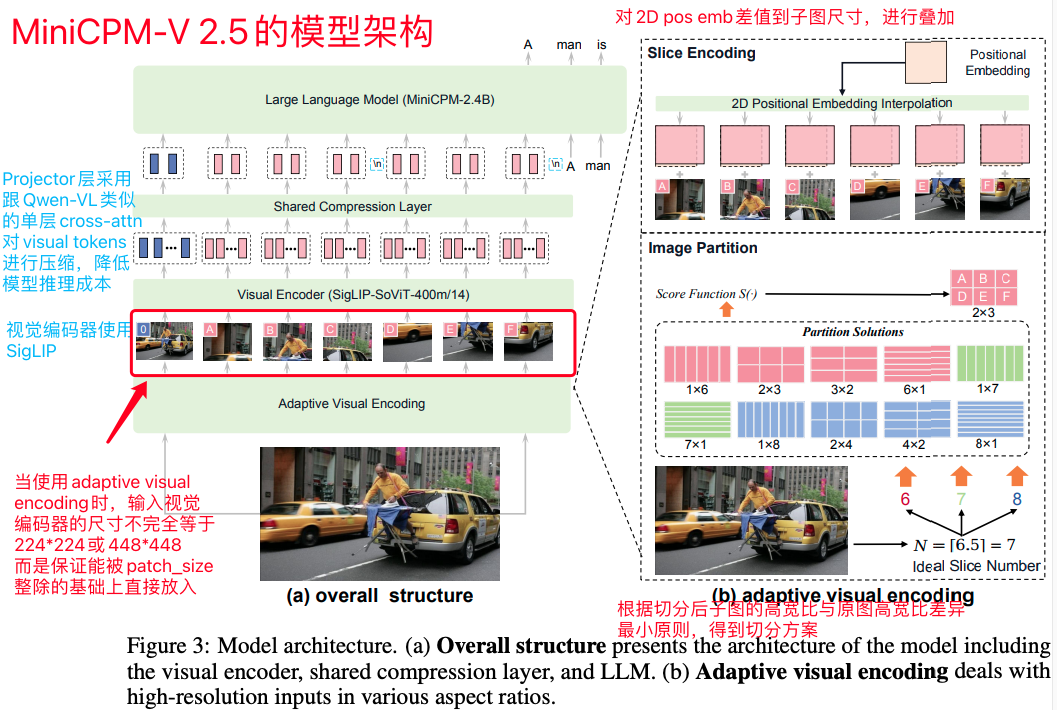

MiniCPM-V 2.5模型架构图，Projector层采用了和Qwen-VL类似的当层cross-attn压缩visual tokens，图像输入端采用自适应视觉编码尽可能保持了原始的高宽比

MiniCPM-V 2.5中的Projector层具体使用的是叫Perceiver Resampler的结构，笔者认为这个结构应该是类似Flamingo提到的Perceiver Resampler结构，并且跟Qwen-VL一样仅使用了单层cross-attention来进行视觉信息的压缩&归纳，在MiniCPM-V 2.5中使用64/96个learnable queries对应2.4B/8B模型

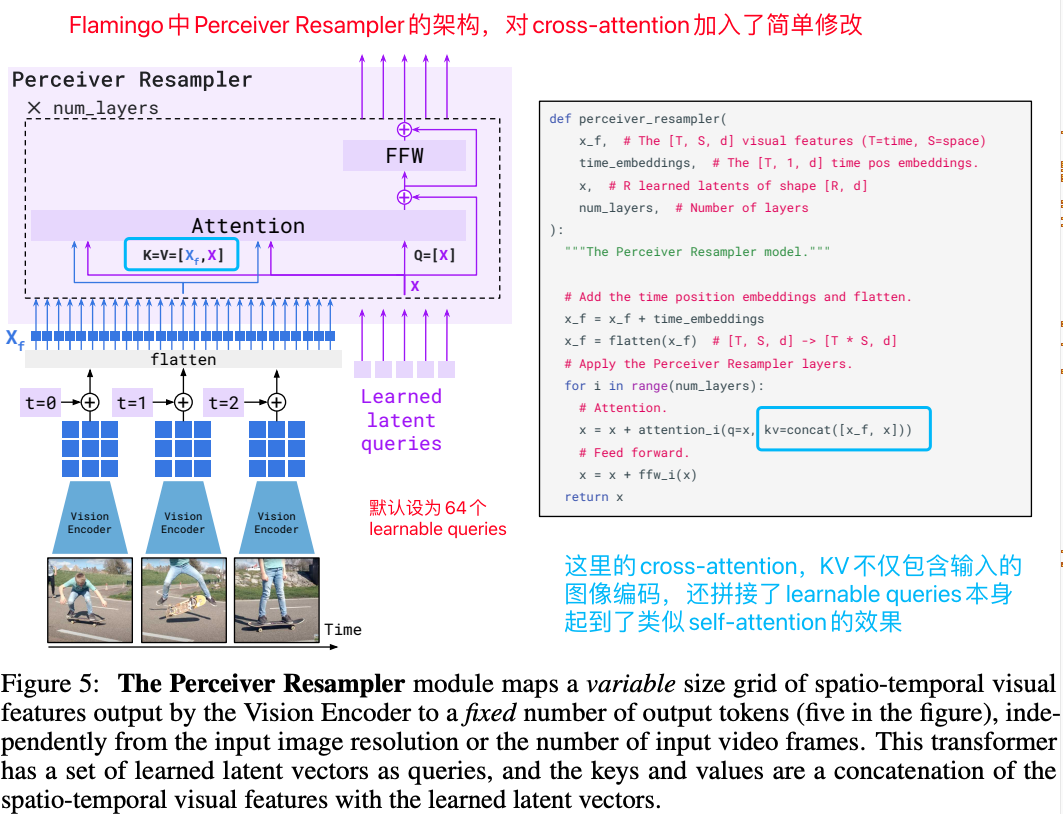

在Flamingo中提出了Perceiver Resampler的架构，使用cross-attention抽象出需要的视觉特征，MiniCPM-V中固定为单层cross-attn

训练策略方面，采用Pre-Traning，Supervised Fine-Tuning，RLAIF-V的三阶段策略；

A. 一阶段Pre-Training：主要用来对齐视觉编码层和图文对齐层，在Pre-Training阶段MiniCPM-V 2.5区分了3个子阶段来精细化训练，在下面Highlights我们将详细介绍；

B. 二阶段SFT：主要食用高质量数据（包括人类标注数据和模型生成数据）来进一步提升模型的对话回答能力，具体来说二阶段SFT中会训练所有的参数，并且使用自适应视觉编码；在数据方面分为两类数据，第一类是专注于增强模型的基础识别能力的QA/caption数据集，响应长度较短，第二类是用来增强模型生成详细响应和提高遵循指令能力的数据集，包含了长响应以及复杂交互的数据集；在整个SFT中，会把这两部分数据串联后依次输入模型进行训练，可以简单认为就是先训练第一类，后训练第二类；这也比较符合大多MLLM在SFT阶段的训练思路：优先训练常识能力，指令跟随和复杂交互最后训练；

C. 三阶段RLAIF-V：主要为了降低模型生成幻觉，采用基于强化学习的技术来训练的，具体来说使用较高的温度对同一个输入生成多样性的回答，再用LLM提取每个回答的子声明（atomic claims），再用固定的MLLM来进行yes/no判别，最后归纳子声明为每个回答打分，这样就可以对一个输入生成一组<好回答&坏回答>，最后用DPO技术基于此进行偏好学习；

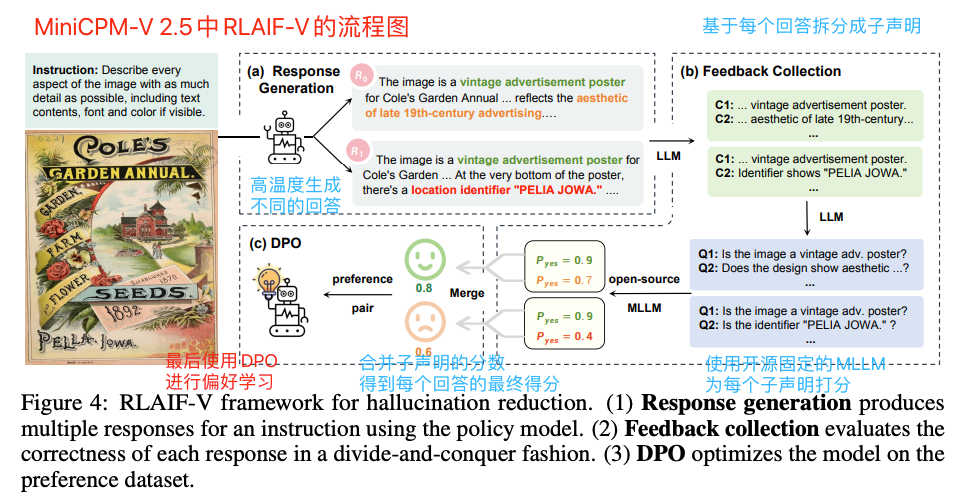

MiniCPM-V 2.5中RLAIF-V的详细流程图

Highlights：

1. 自适应视觉编码（Adaptive Visual Encoding）：在传统ViT模型中，需要对图片输入的尺寸进行固定，但是这种固定尺寸的resize会带来两个弊端：一是会丢失许多图像细节信息，尤其对小目标检测和OCR等任务很不友好；二是直接改变了图像输入的长宽比，对整体图像信息的分布也是造成了破坏；但若把原图直接放入ViT中，会造成patch数量过多，transformer计算复杂度太大，那么直接的想法就是使用LLaVA-NeXT提出的AnyRes技术来进行图像切分，核心是保证切分后图片跟ViT预训练尺寸的一致性。基于以上几点可以总结出来，我们需要解决的问题是：A、尽量不要改变输入图像的高宽比和像素值；B、切分后每个子图片尺寸尽量和ViT预训练尺寸接近。下面我们会拆分出每一步并且给出伪代码；同时我们也给出了再LLaVA-UHD中关于使用自适应视觉编码对图像进行处理的消融实验，证实了该策略的有效性

• 第一步，若图像像素大于448*448，就进行切分，否则按当前高宽比resize到448*448

# 图像编码器的预训练尺寸
vit_width = 448
vit_height = 448

# ViT的patch_size, 一般都默认为14
patch_size = 14

_, height, width = input_image.shape

# 若图片的像素小于448*448, 则按当前高宽比resize到448*448
if width*height < vit_width*vit_height:
    ratio = width / height
    height = int(vit_height / math.sqrt(ratio))
    width = int(height * ratio)
# 保证图片能被patch_size整除
else:
    width = max(round(width / patch_size) * patch_size, patch_size)
    height = max(round(height / patch_size) * patch_size, patch_size)

• 第二步，计算大致的切分次数，再遍历得到所有可能的候选切分方案

# 最大的切分次数, MiniCPM-V 2.5的论文中使用的是9
max_crop_num = 9

# 计算大致的切分次数N, 候选切分次数为[N-1,N,N+1]
slice_base = min(width*height // vit_width*vit_height, max_crop_num)
slice_num_list = [slice_base-1, slice_base, slice_base+1]

# 遍历得到所有可能的切分方案, [2,4], [1,8], [8,1], [3,3],......
candidate_grid = []
for slice_num in slice_num_list:
    for x in range(1, slice_num+1):
        if slice_num % x == 0:
            y = slice_num // x
            candidate_grid.append([x, y])

• 第三步，根据得到的所有候选切分方案，找到切分后子图的高宽比和图像编码器ViT预训练尺寸高宽比差异最小的方案

# 图像编码器ViT预训练尺寸高宽比
vit_ratio = vit_width / vit_height

best_grid = [1, 1]
best_error = math.inf
for grid in candidate_grid:
    cur_grid_width = width // grid[0]
    cur_grid_height = height // grid[1]
    # 当前切分方案的子图高宽比和ViT预训练高宽比的误差, 越小越好
    cur_error = abs(log(cur_grid_width / cur_grid_height) - log(vit_ratio))
    if cur_error < best_error:
        best_grid = grid
        best_error = cur_error

• 第四步，根据最佳切分方案得到小图的尺寸，计算小图最佳尺寸，进而计算最终大图尺寸，最后把大图resize，于是完整所有自适应视觉编码的准备工作，最后按照得到的最佳切分方案进行crop即可

# 最佳切分方案
width_grid, height_grid = best_grid

# 最佳切分方案的小图尺寸、高宽比
sub_width = width / width_grid
sub_height = height / height_grid
sub_ratio = sub_width / sub_height

# 让小图的 高*宽 尽可能接近 448*448, 并且保持高宽比不变
sub_height = vit_height / math.sqrt(sub_ratio)
sub_width = sub_height * sub_ratio

# 保证小图的高宽都能被patch_size整除
sub_width = max(round(sub_width / patch_size) * patch_size, patch_size)
sub_height = max(round(sub_height / patch_size) * patch_size, patch_size)

# 最后反推出原图需要resize的尺寸
refine_width = sub_width * width_grid
refine_height = sub_height * height_grid
refine_image = input_image.resize((refine_width, refine_height))

# 最后还要留存一份原始图像resize到切分子图尺寸的结果, 也要放到图像编码器中
ori_resize_image = input_image.resize((sub_width, sub_height))

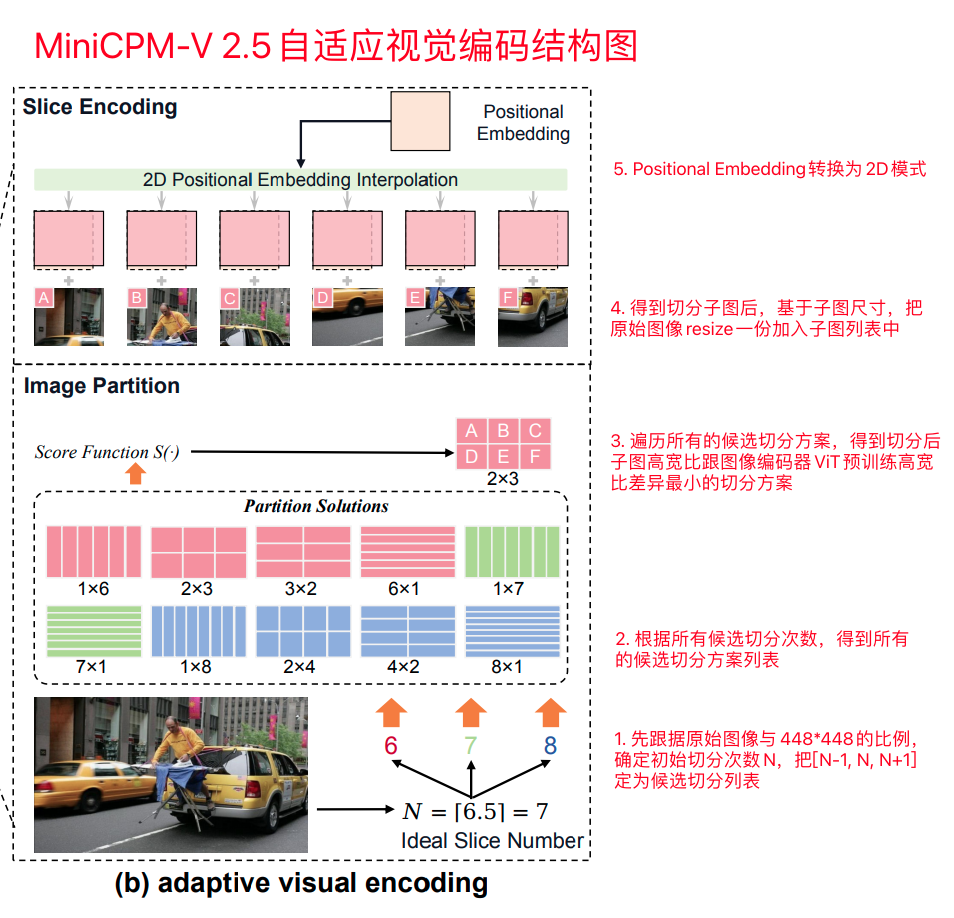

MiniCPM-V 2.5自适应视觉编码结构图，核心就是尽可能少改变高宽比，并且保证切图后的子图跟视觉编码器ViT预训练高宽比尽量一致

对比LLaVA-NeXT中提出的AnyRes，可以看出自适应视觉编码更加灵活、多样，能够更好地处理一些高宽比较为极端的输入（比如文档图片，屏幕截图等）

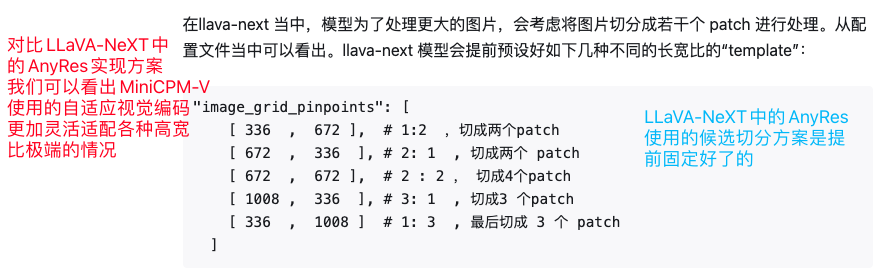

自适应视觉编码与LLaVA-NeXT中AnyRes中实现方案的对比

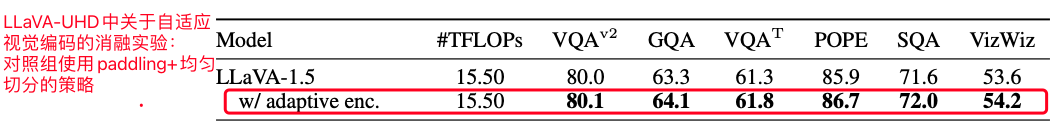

LLaVA-UHD中关于自适应视觉编码的消融实验，证实了该精细化图像处理策略的有效性

2. Spatial Schema：由于在上述自适应视觉编码策略中，把图像切成了若干子图，而在tokenizer中常规的方式是把子图的视觉编码tokens直接按顺序拼接在一起，这样有个弊端是模型无法获取各个子图直接的相对的2维位置关系（只能感知1维顺序关系）。为了优化这个问题MiniCPM-V 2.5同样参考LLaVA-UHD的方案：
1. 给每个子图的视觉编码tokens前后增加与<\slice>包裹（但是MiniCPM-V的技术文档中却说是用<im_start>和<im_end>来包装，笔者认为这两周方案应该差异不大，还是看实际实验效果）；
2. 对位于不同行的子图中间，加入"\n"token来进行间隔区分，一定程度引入了子图之间的2维位置关系；
3. 对位于不同列的子图中间，加入","token来进行间隔区分（这是LLaVA-UHD中提到的，MiniCPM-V 2.5的论文中并没有提到）；

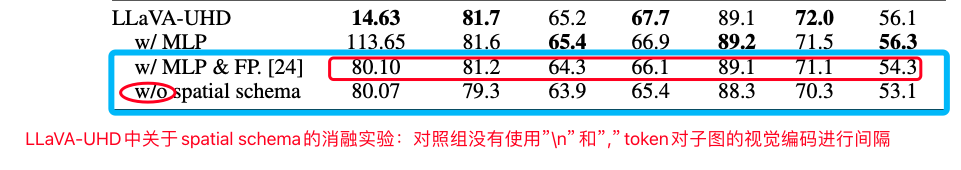

LLaVA-UHD中关于Spatial Schema自适应视觉编码的消融实验，证实了添加简单的token来引入子图之间2维位置关系的有效性

3. MiniCPM-V 2.5的Pre-Training的训练细节：在MiniCPM-V 2.5中，在Pre-Training中也做到了分阶段的训练，具体如下：
1. 一阶段只训练Projector层perceiver resampler，冻结了视觉编码器和LLM的参数，并且把输入图像的尺寸固定到了224*224，数据则是从captioning数据集中随机采样了200M条；
2. 二阶段只训练视觉编码器SigLIP，冻结了Projector和LLM的参数，并且把输入图像的尺寸拓展到了448*448，数据同样从captioning数据集中随机采样了200M条；
3. 三阶段训练训觉编码器SigLIP和Projector层perceiver resampler，冻结了LLM的参数，并且使用动态视觉编码策略来处理图像，数据则是使用了除去上面400M条的所有captioning数据+OCR+Knowledge数据；

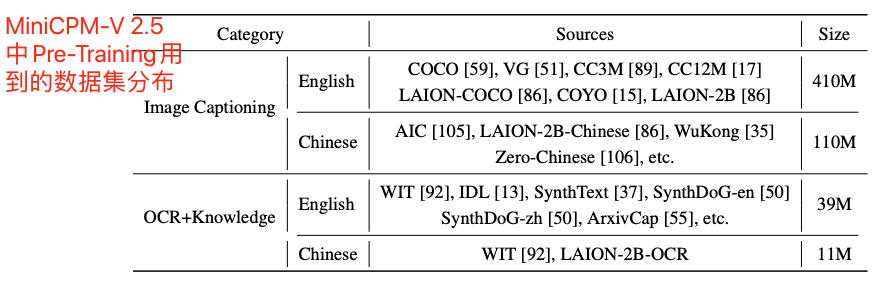

MiniCPM-V 2.5中用到的数据集分布

笔者认为MiniCPM-V 2.5中在Pre-Training使用的训练策略，有点类似warmup的思路，逐步增加输入图像的分辨率，这种从粗粒度到细粒度的训练思路还是挺值得借鉴的。

同样在数据处理方面MiniCPM-V 2.5的paper也给出了几个相当务实的操作，具体如下：

• Caption Rewriting：使用LLM来进行对那些低质量图文对进行改写，这个现在基本上也是所有MLLM处理noisy的captioning数据的标准操作；

• Data Packing：文中提到不同的数据源可能数据的长度差异巨大，可能会导致不同batches之间真实tokens有较大的差异，从而造成内存/显存浪费，为了解决这个问题，使用了data packing策略，把多个样本打包成单一的一个序列，并且对末尾的样本做截断，保证每个输入模型样本的真实长度一致。为了降低不同样本之间的干扰，还修改了position ids和引入attention mask来规避干扰。

• Multilingual Generalization：为了解决小众语言收集数据的难度，MiniCPM-V 2.5采用的方案是在Pre-Training只用英文+中文进行预训练，在SFT阶段收集轻量但高质量的多语言数据来进行fine-tuning，这也基本上是标准操作了。

Reference

https://arxiv.org/pdf/2408.01800

https://modelbest.feishu.cn/wiki/BMLhweBeZiiGlkkPq34clXgIn0c

https://arxiv.org/pdf/2403.11703（LLaVA-UHD）
